Akustická svítidla

Akustickými svítidly rozumíme taková interiérová svítidla, v nichž je sloučena funkce osvětlovací s úlohou tlumit hluk v interiéru tak, aby vznikl designový, funkční a materiálový celek (obr. 1). Vzhledem k této polyfunkčnosti a dalším specifikům mají tato svítidla svébytné použití a význam.

Akustika ve vnitřním prostředí staveb je někdy podceňována. U kulturních staveb, sportovních, respektive multifunkčních hal – arén – je této problematice věnována velká pozornost a je řešena na vysoké odborné úrovni. Běžné interiéry však často akusticky trpí. Trpí ale i interiéry, které mohly po dlouhou dobu fungovat bez akustických problémů.

Původ nepříznivých akustických vlivů

V tradičních interiérech se velmi často akustický komfort mění v diskomfort vlivem současného životního stylu uživatele – člověka. Zásadní změnou je způsob komunikace. V současnosti spočívá v bezbřehém užívání mobilních telefonů a dalších elektronických zařízení. A to jak na pracovištích, tak ve veřejných prostorách určených ke shromažďování (dvorany, chodby, čekárny nejrůznějších úřadů, lékařská zařízení, dále např. odbavovací a příletové prostory letišť). Souběžně se k nejrůznějším informačním a oznamovacím sdělením intenzivně využívá digitální technika. Neustále nás obepínají nejrůznější zvukové signály, gongy apod. Pohyb osob případně doplňuje další technika (čisticí zařízení, kopírovací zařízení, tiskárny atd.). Akusticky nepříjemné prostředí může způsobit špatně navržená vzduchotechnika nebo např. nevhodné odhlučnění dalšího vybavení budov. Výmluvným příkladem jsou výtahové šachty. Do interiéru může dopadat šum z exteriéru (doprava, stavební činnost). Pak musí být řešení interiéru komplexnější a využívat plošnější instalace (obr. 2).

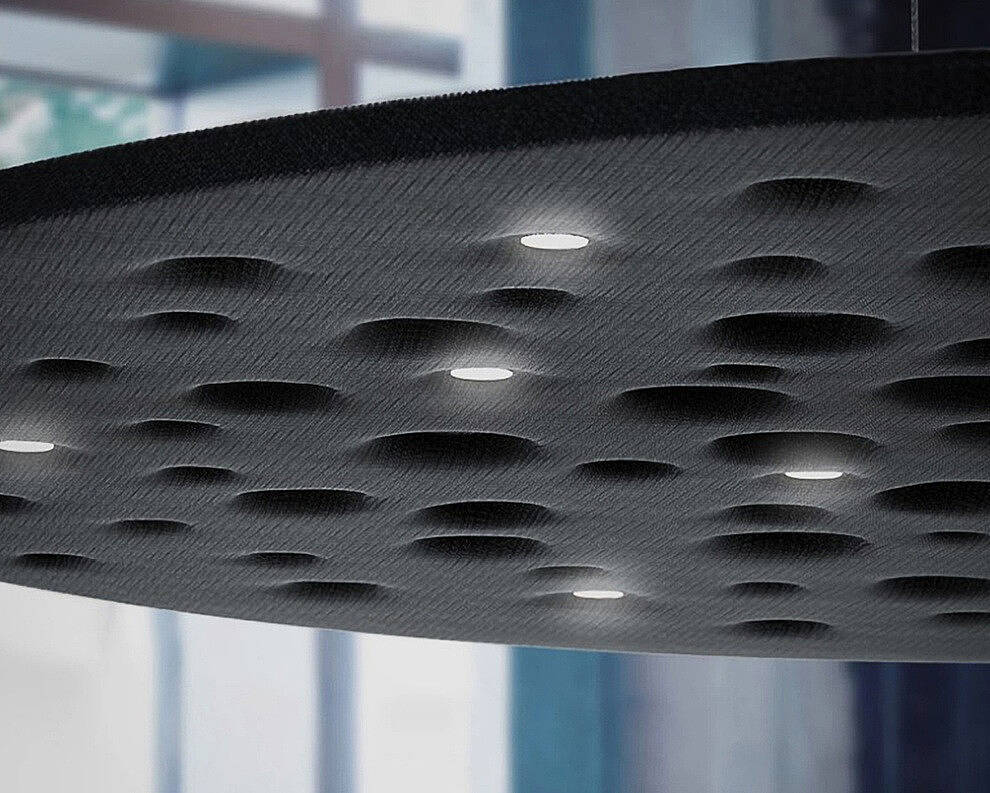

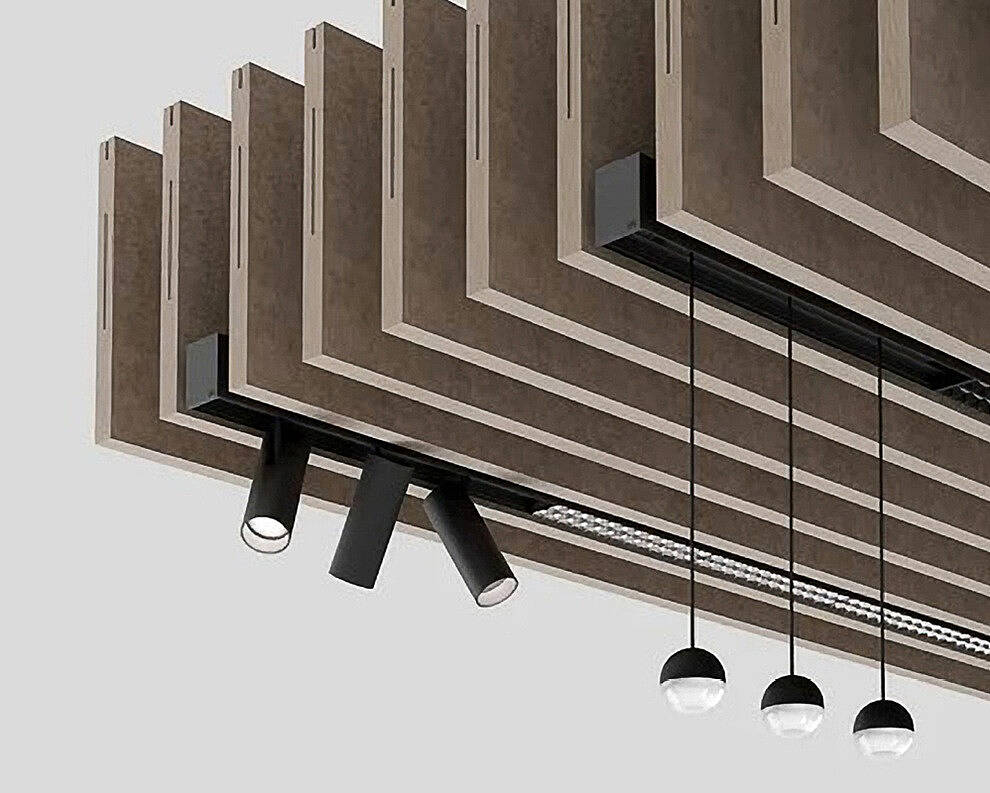

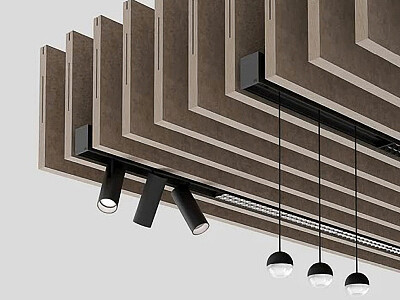

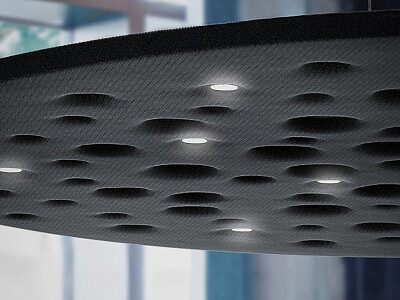

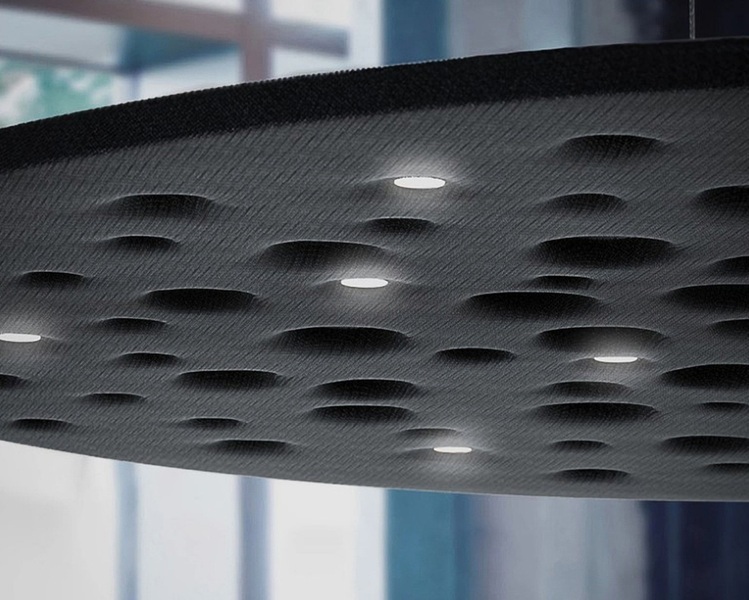

Obr. 1 – Artemide – Silent Field 2.0 up/down – detail	Obr. 2 – XAL – Sivera 25, design: Xal

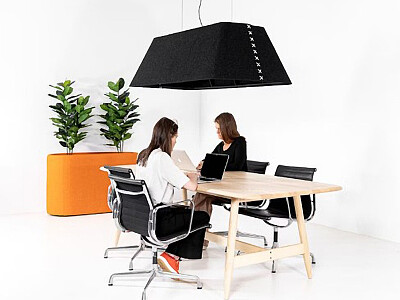

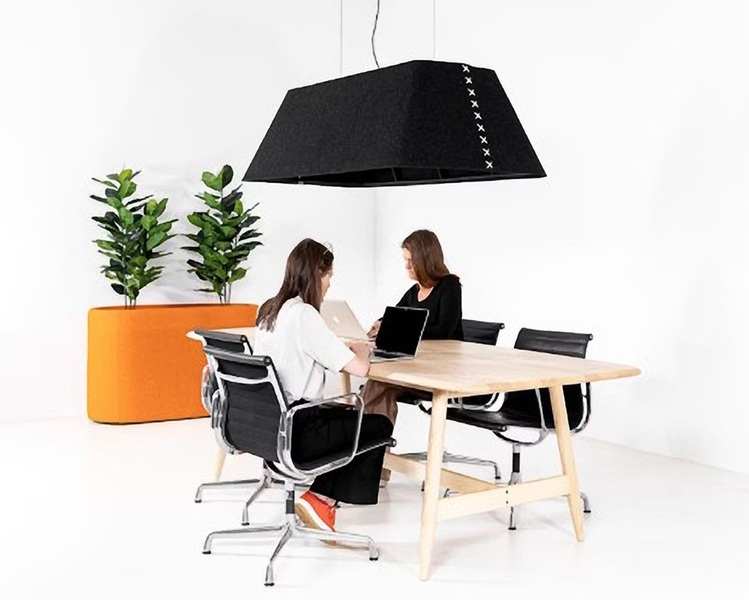

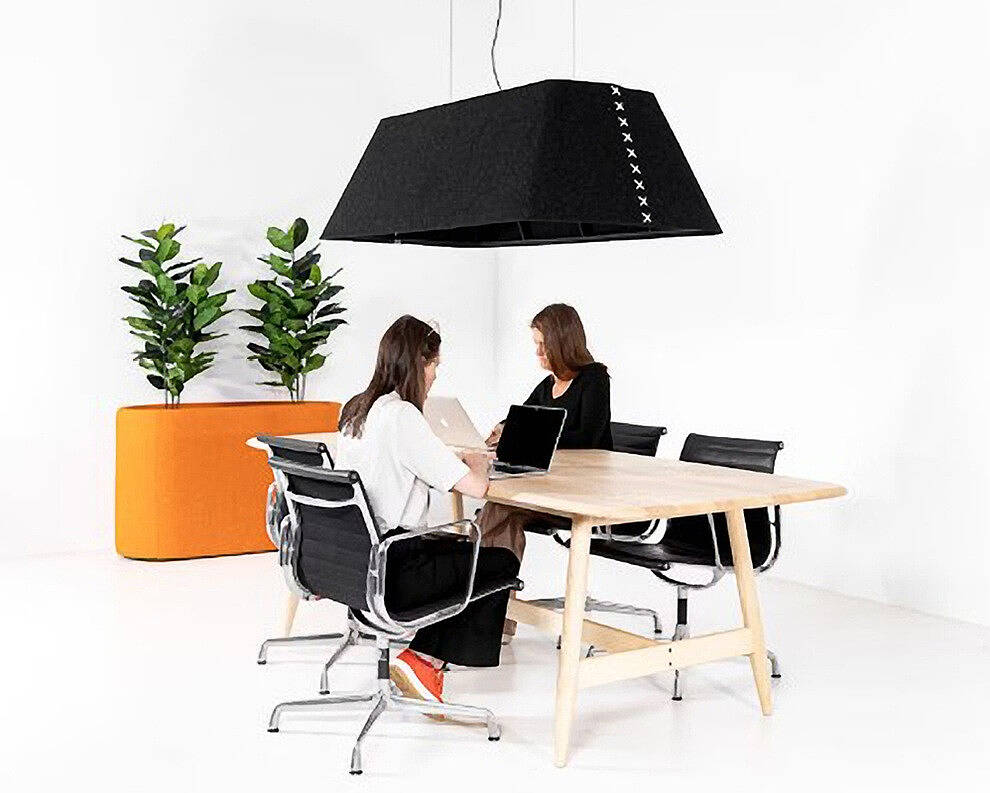

Obr. 3 – Buzzi Space – BuzziShade – Square,  design: Stal Collectief

V kancelářských prostorách se setkáváme i se speciálnějšími pracovišti, kde hlasitost činnosti výrazně roste. Jde zejména o call centra. Sice se obvykle půdorysně a provozně vyčleňují, ale akusticky je nutno tyto interiéry řešit individuálně, centrum od centra (obr. 2, 3). Svítidla samotná by nestačila, je nutno řešit tyto místnosti komplexně (podlaha, stěny, strop). Akustické svítidlo však těmto provozům s velmi náročnou náplní práce, kde operátor vydrží provozovat svou činnost jen po omezenou dobu, může vhodně pomoci nejen svou akustickou a osvětlovací funkcí. Dokáže totiž i individualizovat prostředí, a vytvořit tak docela příjemné pracoviště (obr. 3, 4).

V akustické nepohodě se rovněž mohou ocitnout různé gastronomické provozy. Je více než nepříjemné, slyšíme-li v restaurací či kavárnách slovní komunikaci od jiného stolu. Takové akusticky nepříznivé prostředí dokáže odradit od dalších návštěv daného podniku. Tento detail dokáže překonat i skvělou gastronomii, přijatelné ceny či ochotu personálu. Zde mohou nalézt uplatnění drobnější svítidla, jejichž akustická funkce je sice nižší, ale lze ji kompenzovat instalací většího počtu svítidel (obr. 5).

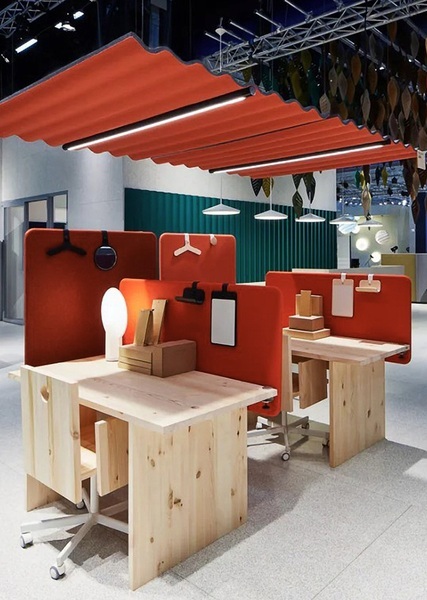

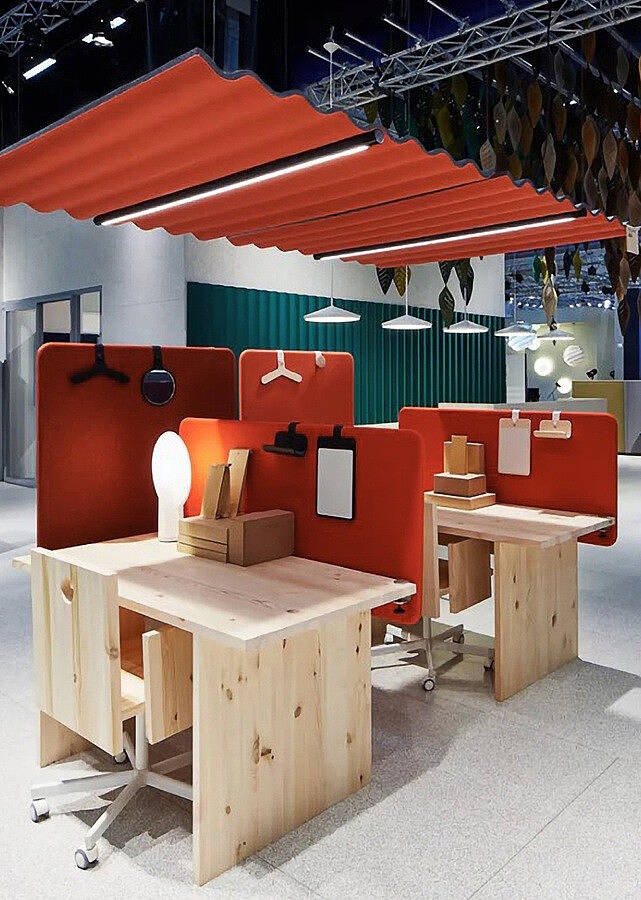

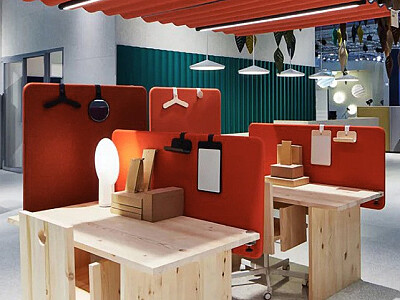

Obr. 4 – Abstracta – Scala Ceiling, design: Anya Sebton

Úroveň hluku v interiéru

Pokud se nejedná o výrobní činnost, na kanceláře a další již zmíněné plochy se nevztahují hygienické normy. Lze se však řídit doporučeními (DIN EN ISO 11690-1), podle nichž se hladina akustického tlaku nad 55 dB se považuje za rušivou a při úrovni nad 70 dB klesá srozumitelnost běžné úrovně lidské řeči. V kancelářích by se hladina akustického tlaku měla pohybovat do 45 dB. V tomto srovnání je např. subjektivně zřetelně pociťován chod lednice s úrovní hluku přes 40 dB.

Dopady vyšší akustické expozice na člověka

Ne vždy zvýšená úroveň hluku znamená způsobení zdravotních problémů. Ale soustavná zvýšená úroveň hluku nesporně zvyšuje psychický tlak na osoby pracující v takovém prostředí, a to navzdory skutečnosti, že jsou zde v mnoha případech nuceni pobývat jen po určitou dobu. Dochází k rychlejší únavě, horšímu soustředění, podrážděnosti a s tím souvisejícímu nižšímu pracovnímu výkonu. Je-li nepříznivá akustika v interiérech sloužících k dlouhodobému i krátkodobé ubytování, mohou se zmíněné negativní vlivy na člověka ještě znásobit.

Vliv charakteru interiéru na šíření akustických vln

V minimalistickém interiéru je použití akustických povrchů mnohdy nežádoucí. Vizuální čistotě interiéru některé zvuk přirozeně pohlcující materiály a povrchy rozhodně nesvědčí. Nepatřičné jsou v takových interiérech např. kobercové podlahoviny, textilie (závěsy), různé obkladové a podhledové materiály. Podobně akusticky problematický může být i původní nevybavený historický prostor, např. klenutý suterénní interiér, třeba i s odhalenou cihlovou klenbou. (Jde o suterény historických domů, kde se dnes hojně provozují restaurace.) Pokud chceme zachovat původní výraz a charakter prostoru, nabízí se jen pár způsobů, jak řešit akustiku prostředí. Jedním z nich je právě využití svítidel disponujících i akustickou funkcí (obr. 6, 7).

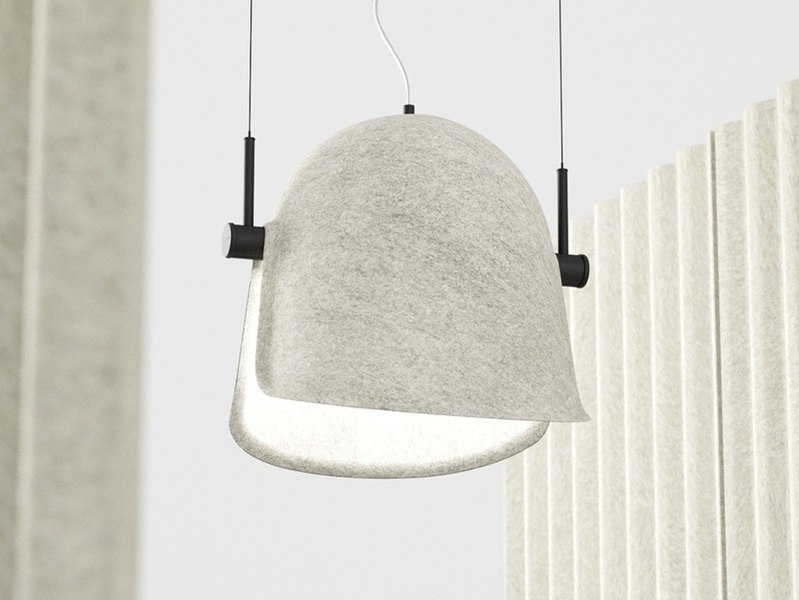

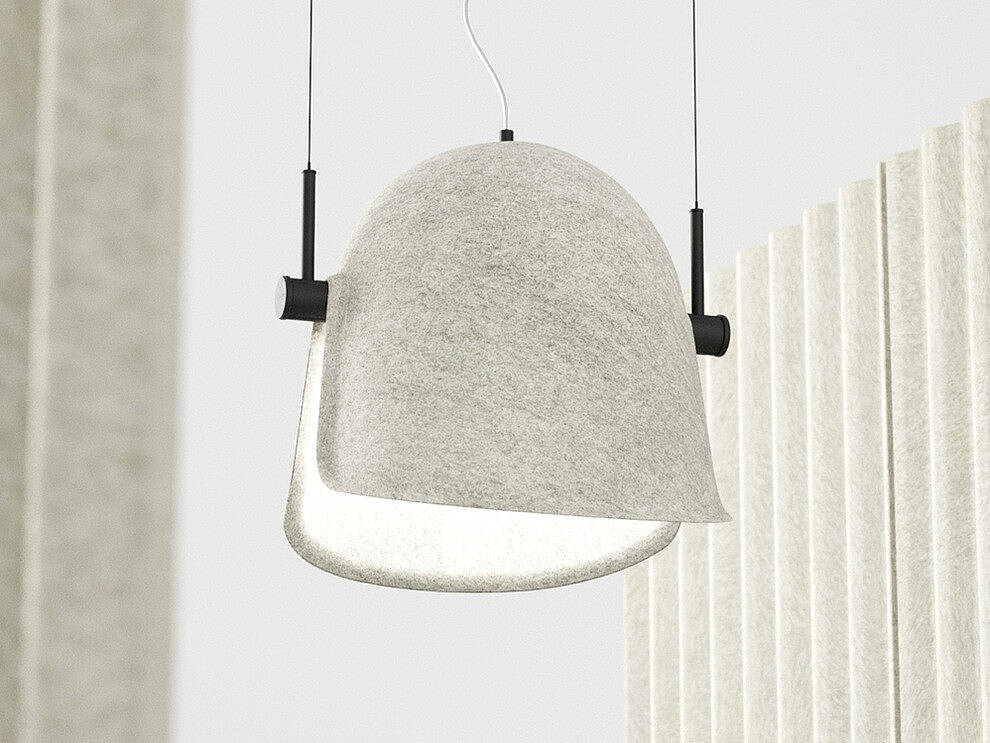

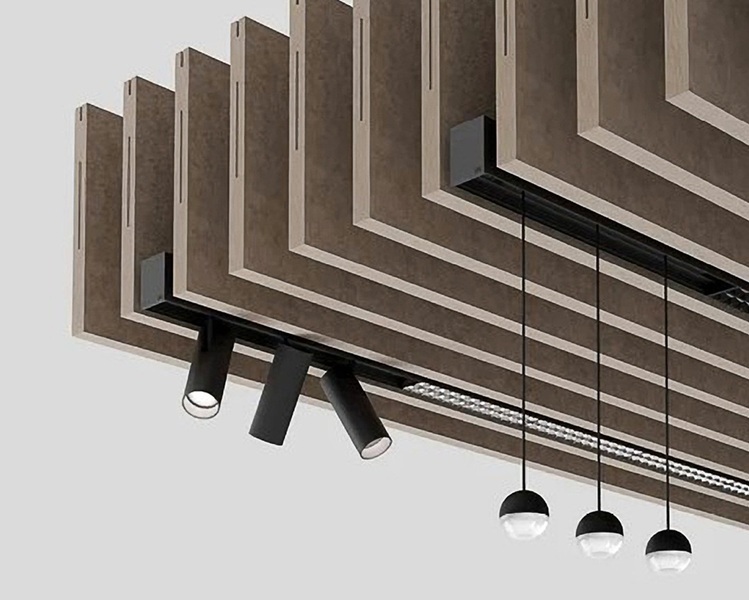

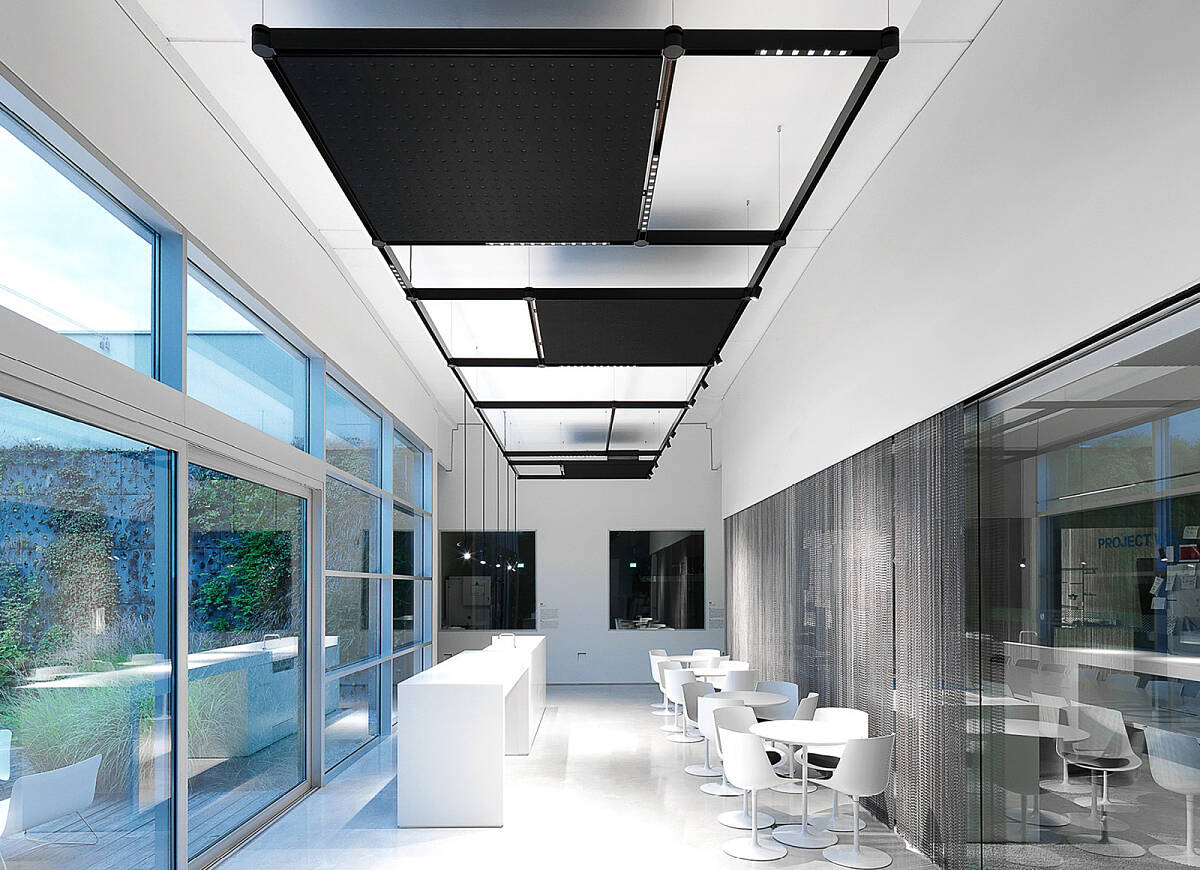

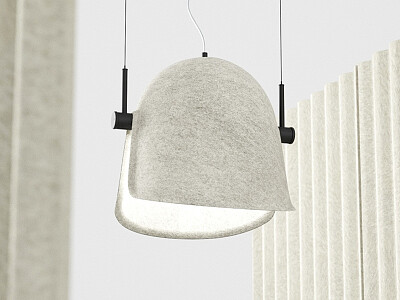

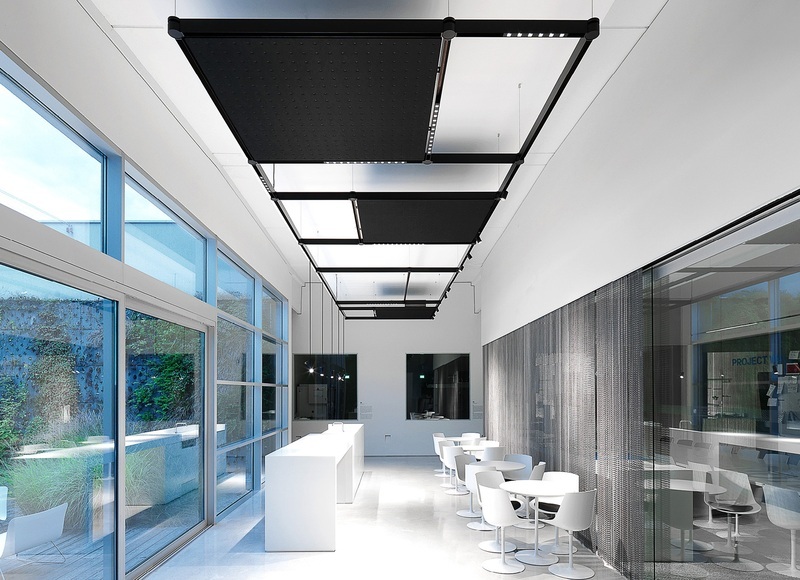

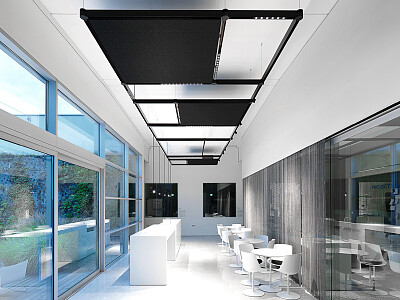

Obr. 5 – De Vorm – Pivot-Single, 11 barevných variant, průměr cca 40 cm, design De Vorm	Obr. 6 – XAL – systém MOVE IT 25 45 acoustic, design Xal

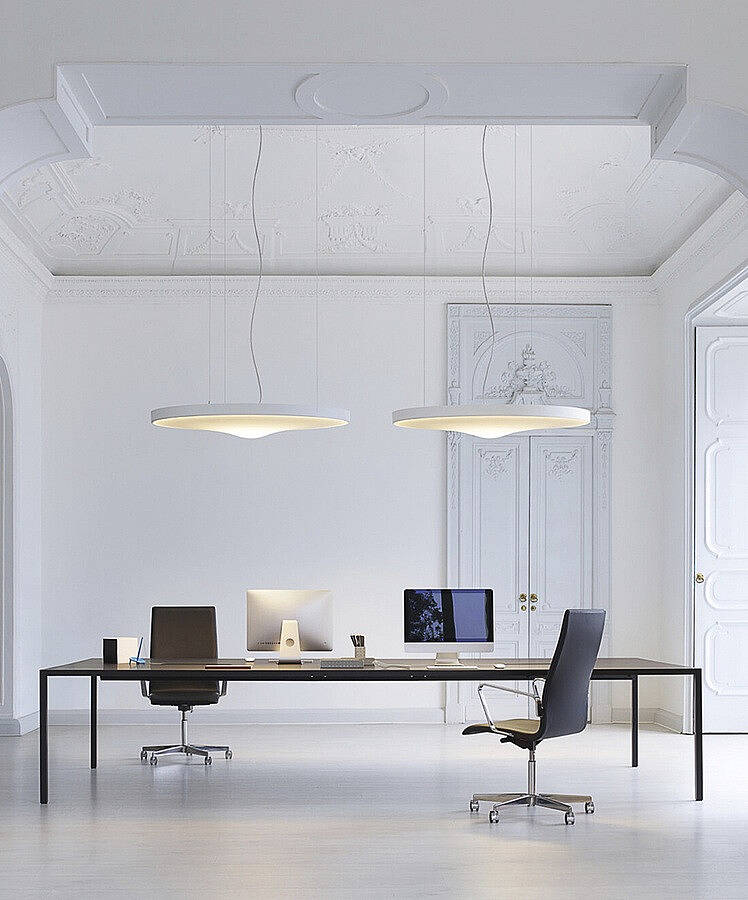

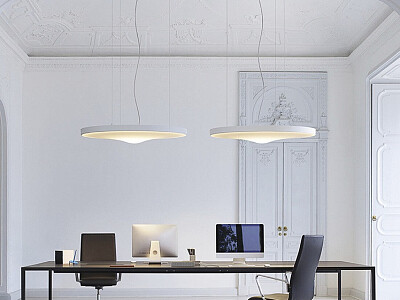

Obr. 7 – Luceplan – Pétale – tři tvarové a velikostní verze, maximální šířka až 154,5 cm, design: Studio Odile Decq

Pomíjím řešení prostor, kde např. ve zmíněných suterénech probíhají hudební či divadelní produkce. Pak musí být akustické řešení komplexní a zohlednit nejen akustickou pohodu v daném interiéru, ale současně i přenos hluku do dalších částí objektu, případně do exteriéru. Zde by svítidla mohla být vizuálně výrazná, ale s akusticky pouze doplňkovým významem.

Akusticky nepříznivě může rovněž působit charakter současných interiérů. Často se v nich vyskytují přiznané pohledy do industriální stropní konstrukce. Tedy na veškeré instalace. Je vypuštěn podhled, který může mít dobré akustické vlastnosti. Současně s tím bývá v hojné míře na stěnách a přiznaných konstrukcích užíván pohledový beton. Na podlahách se vedle dlažby vyskytují také lité podlahy. To všechno jsou povrchy a materiály, které akustické vlny nejen nepohlcují, ale naopak je silně odrážejí. Zde se opět může uplatnit sdružené svítidlo s akustickými plochami.

Nutno podotknout, že tuto problematiku některé instituce a firmy aktivně řeší a jejich interiéry jsou i po akustické stránce řešeny příkladně (např. interiéry některých bankovních poboček).

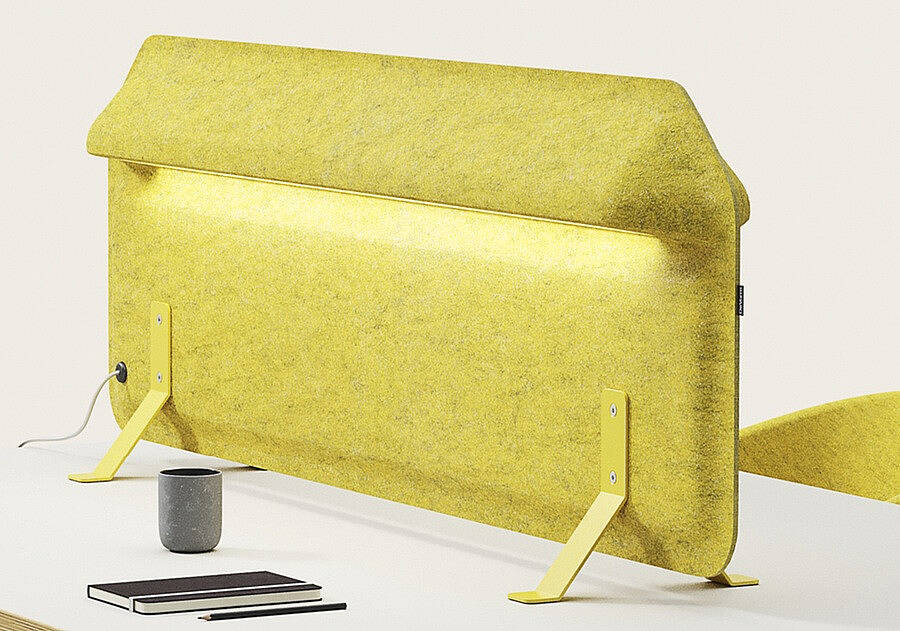

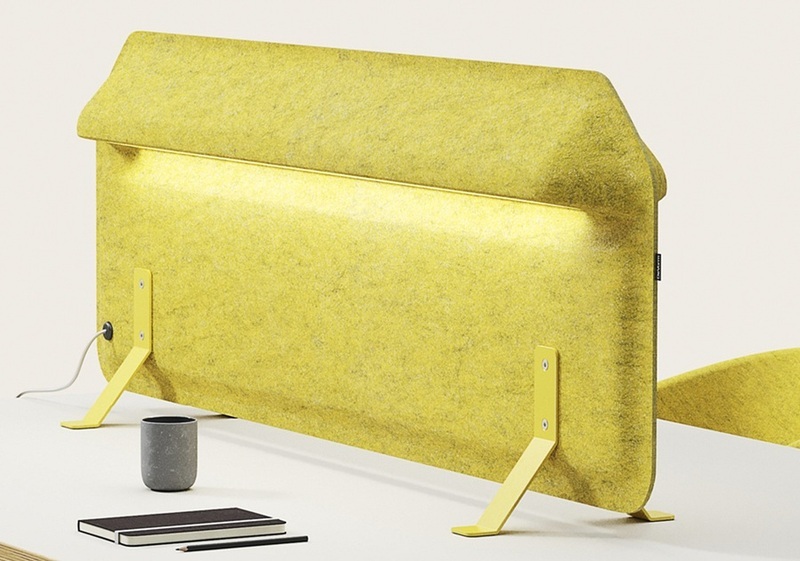

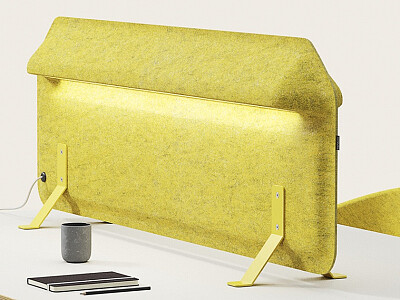

Obr. 8 – De Vorm – AK-2 – nízký paravan na pracovním stole s integrovaným pracovním osvětlením, design Ivan Kasner & Uli Budde

Úloha akustických svítidel

Akustiku můžeme v interiéru zdokonalovat různými způsoby. Od tvarování celého prostoru a celkového materiálové řešení přes instalaci akustických obkladů stěn, zavěšení samostatných objektů nebo podhledů z akustických materiálů v prostoru či akusticky vhodně zvoleného a umístěného nábytku a dalších prvků. (Např. často navrhované paravány připevněné k deskám pracovních stolů (obr. 8, 9). V uváděném příkladu je do paravánu integrováno svítidlo s rovnoměrnou distribucí světla.

Akustická svítidla mohou současně znamenat i zajímavé designové řešení. Protože z hlediska akustiky je vedle pohltivosti a odrazivosti akustických vln důležitým faktorem zejména plocha, zaměřím se zejména na rozměrnější svítidla a objekty.

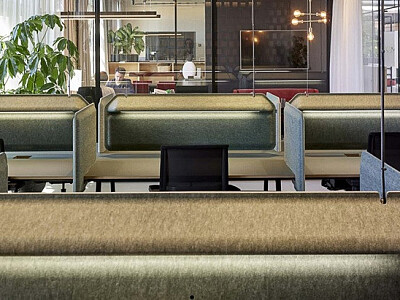

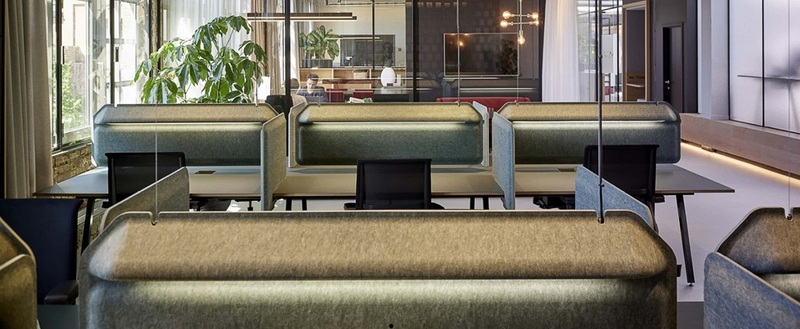

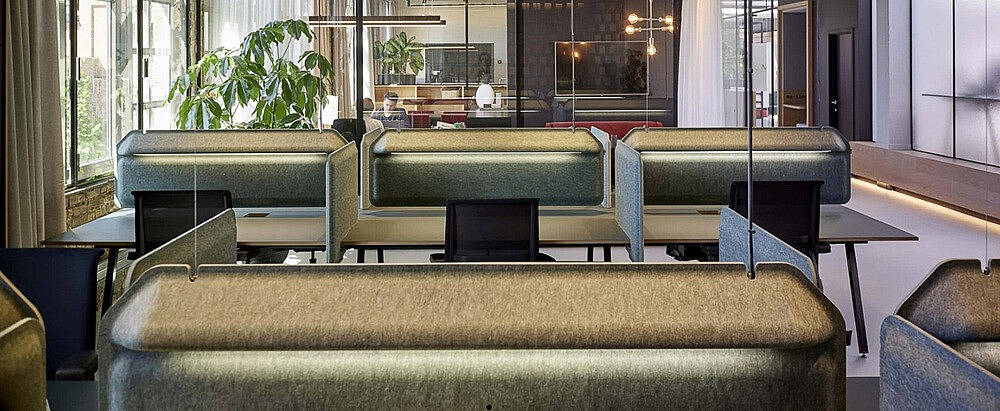

Obr. 9 – De Vorm – AK-2 – aplikace v interiéru

Vždy záleží na velikosti (plošné i objemové) řešeného interiéru. Jestliže se např. v kancelářských prostorách uplatní zejména větší plošné prvky, lze jinde použít tvarově bohatší, s individuálněji pojatým designem. V kancelářích typu open space je nutno řešit nejen vlastní stolová pracoviště (obr. 10a, 10b), ale i shromažďovací, komunikační a jednací zóny, kóje nebo zákoutí. I zde se nabízí tyto prostory nejen kvalitně osvětlit a utlumit nežádoucí zvuk, ale současně pomocí těchto prvků posunout charakter daných interiérů z čistě utilitárního k příjemněji pojednanému (obr. 11, 12).

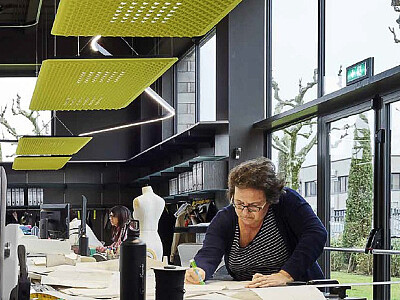

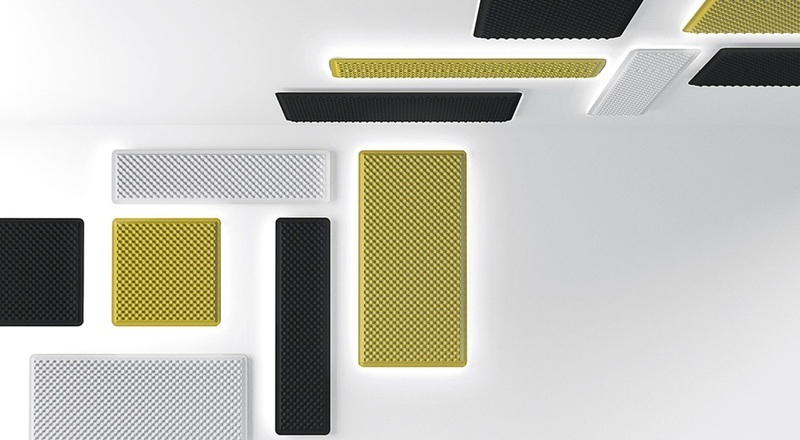

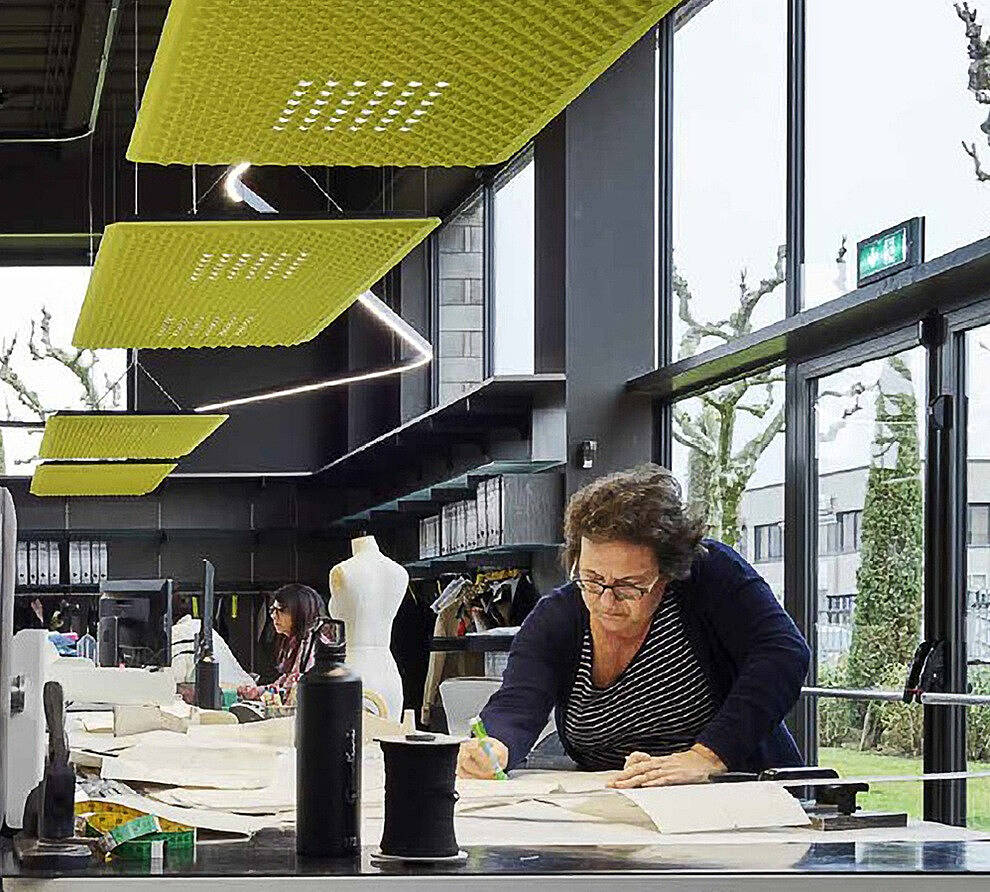

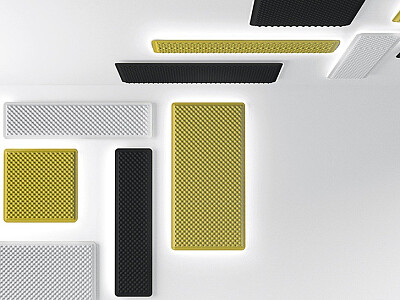

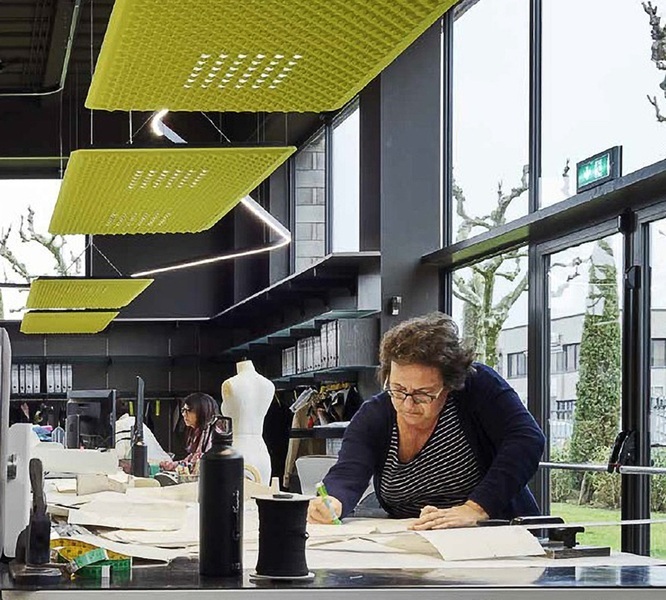

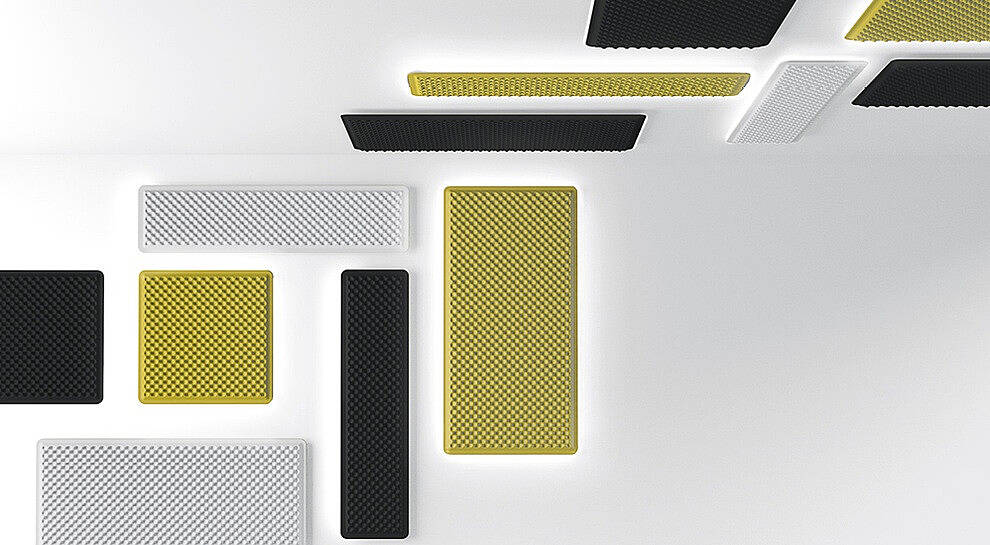

Obr. 10a – Artemide – Eggboard Matrix, Progetto CMR – Giacobone & Roj	Obr. 10b – Artemide – Eggboard Matrix – galerie nástěnných prvků

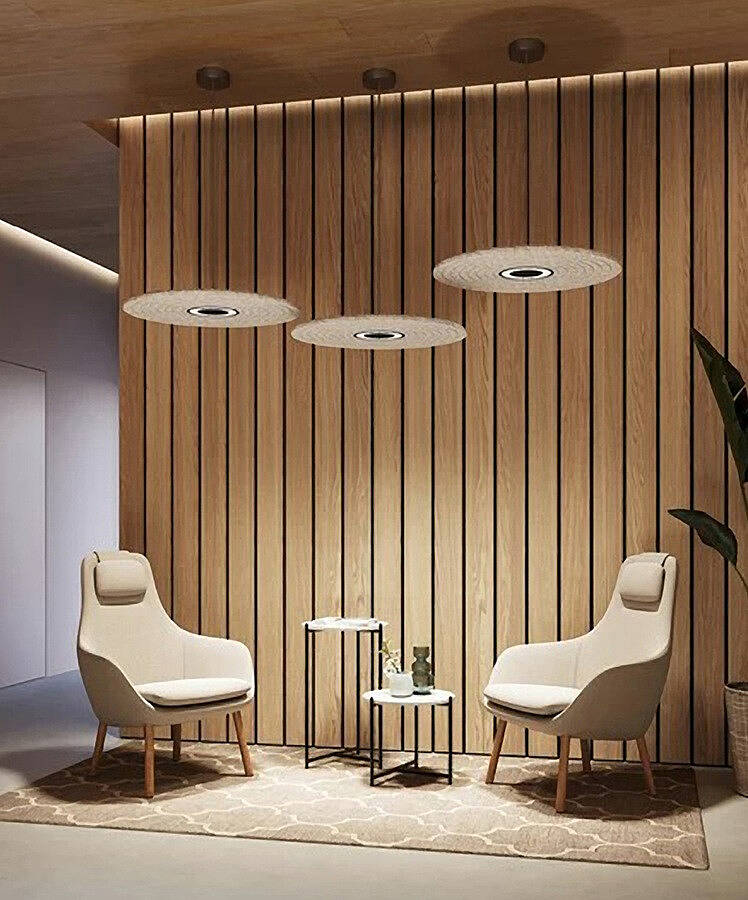

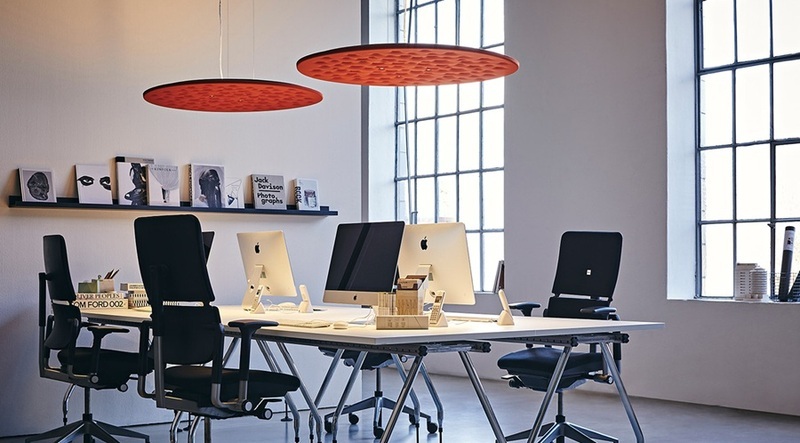

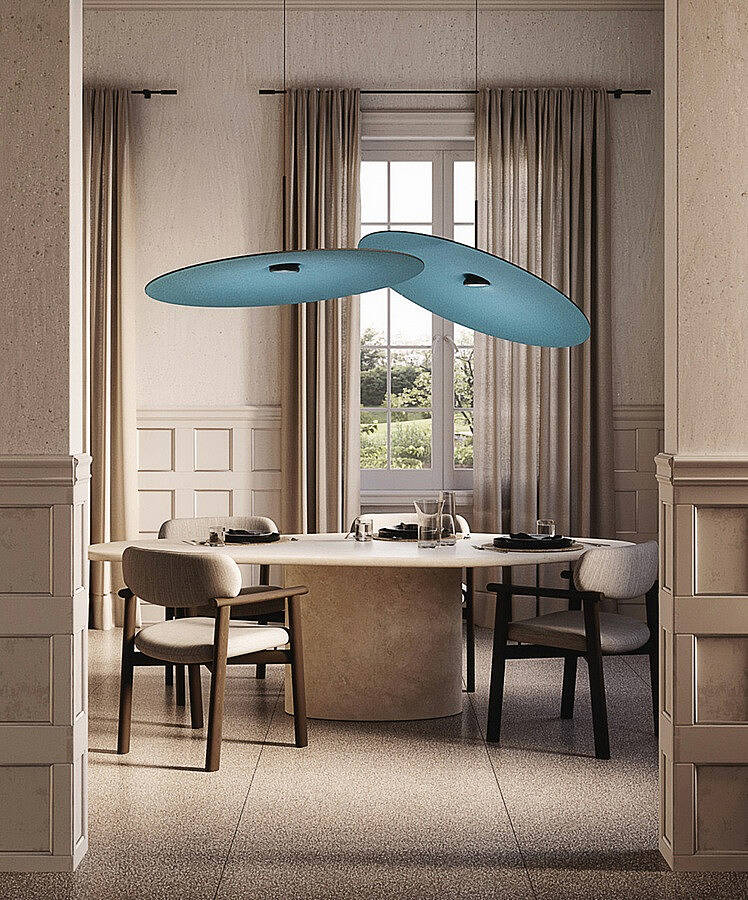

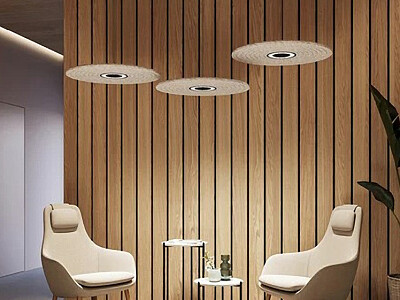

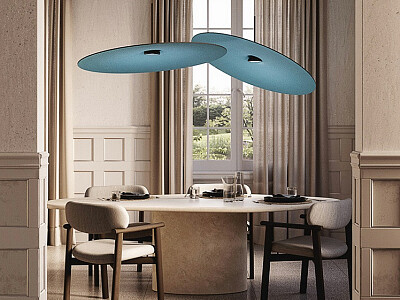

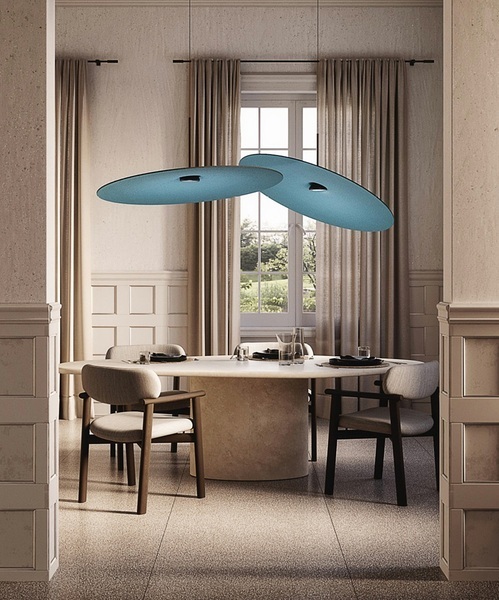

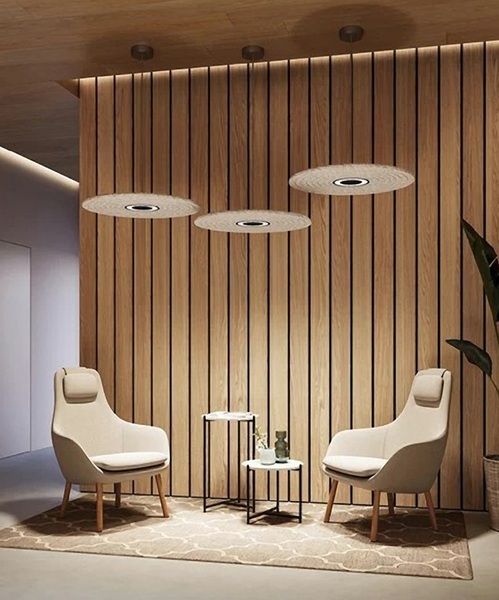

Obr. 11 – XAL – NEVA disc acoustic, průměr 80 cm nebo 120 cm, tloušťka 25 mm, design: Xal	Obr. 12 – FABBIAN – ACUSTICA F58, průměry svítidla 60 cm, 90 cm, 120 cm, design: MinelliFossati design studio

Investiční náklady, údržba

Povrchy s akustickými vlastnostmi obvykle obnášejí vyšší pořizovací náklady. Proto bývají jejich instalace bohužel např. při finalizaci projektu obvykle omezovány. Podobně jako je tomu s mnoha jinými interiérovými prvky, které můžou mít pozitivní vliv na uživatelský komfort. I z těchto důvodů může mít svítidlo se sdruženými vlastnostmi či funkcemi svůj význam.

V obecné rovině můžou mít svítidla s akustickými vlastnostmi i tu výhodu, že díky sdružení funkcí redukují počet potřebných stropních závěsů a kotevních prvků. Již tak bývají stropy doslova přeplněné technologiemi a rozvody médií. Funkčně kumulovaná svítidla tak v devadesáti devíti procentech termínově napjatém harmonogramu těsně před dokončením a předáním interiéru zjednodušují a urychlují finální montáž. Vzhledem k charakteru vlastních akustických ploch je však později nutno počítat se zvýšenou údržbou.

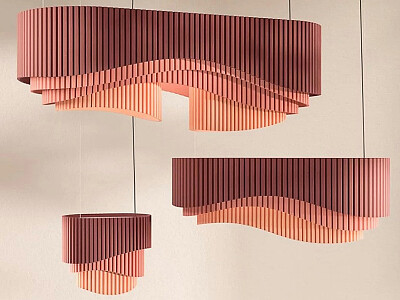

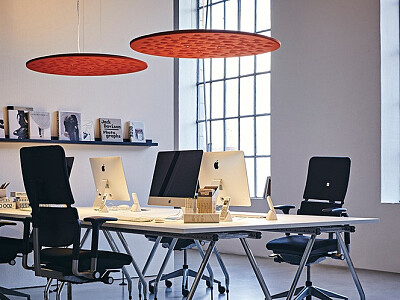

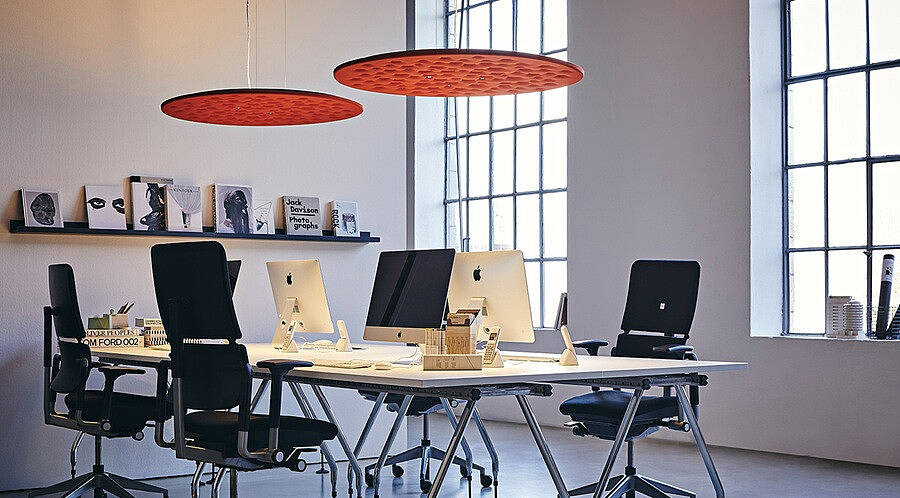

Obr. 13 – Artemide – Silent Field 2.0 up/down – průměr svítidla 1 m, design: Laura Pessoni, Charlotta de Bevilacqua	Obr. 14 – Woodpasta, Chandelier Eternia

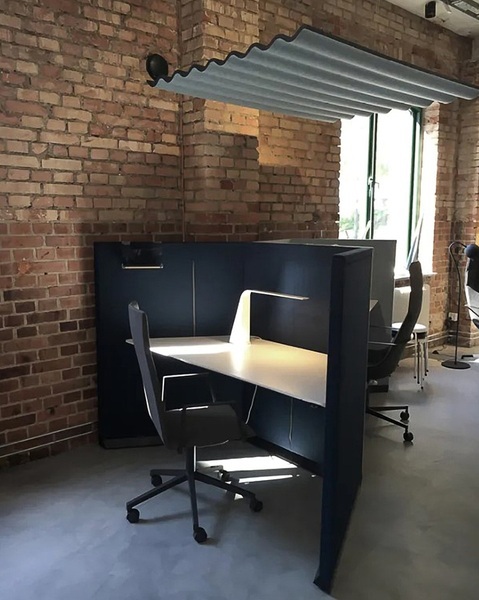

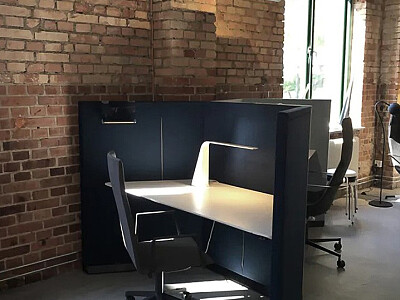

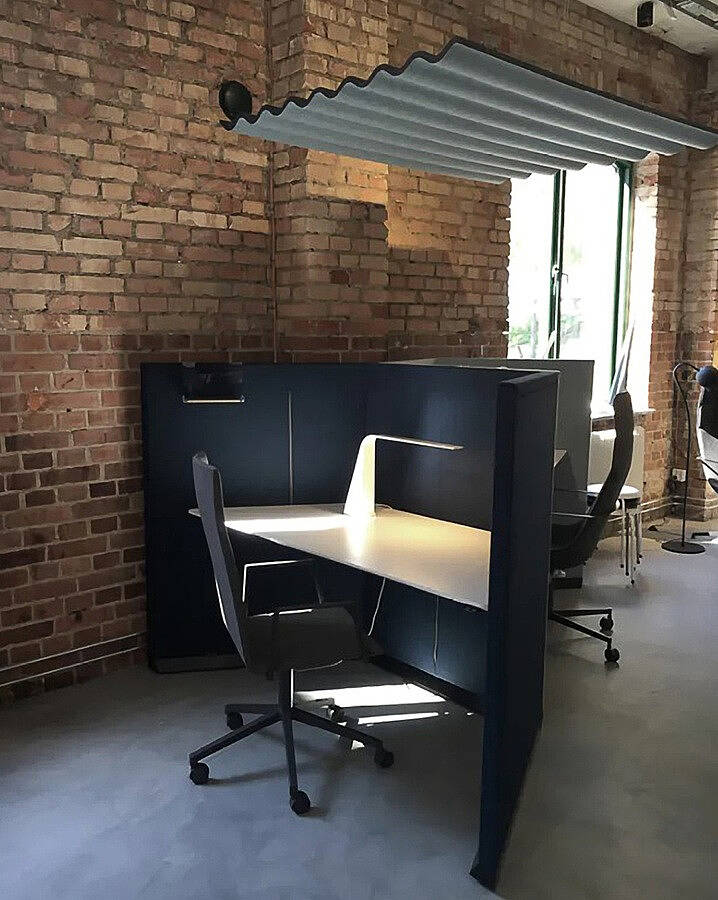

Obr. 15a – Abstracta – Scala Ceiling, design série Scala: Anya Sebton

Varianty akustických svítidel dle distribuce umělého osvětlení

Z hlediska optiky bych tato svítidla rozdělil na dvě kategorie. Do první řadím taková uspořádání, kdy je optika svítidla zcela samostatná – opticky oddělená od akustických ploch. Z hlediska světelné funkce nabízejí tato svítidla kvalitnější distribuci světleného toku. Může být přímá se směrováním pouze do dolního poloprostoru. Nebo přímo – nepřímá, tj. s orientací také do horního poloprostoru (obr. 13).

Ve druhé skupině jsou obě funkce sloučeny – světlo dopadá na akustické plochy, čímž se kombinuje přímý tok od světelného zdroje s odraženým světlem stínidla. Vzhledem k akustickým vlastnostem je odrazná plocha porézní a členitá, takže část emitovaného světelného záření pohlcuje. Současně barva stínidla mění barevné spektrum původního světelného zdroje. Nic z toho ovšem nemusí být na závadu – teplé barvy stínidla podpoří např. obytný charakter interiéru, změkčí a zútulní prostory kavárny a jiných gastronomických či relaxačních podniků (obr. 14).

Dále je třeba ve spolupráci se specialistou navrhnout tlumicí charakteristiku akustického materiálu. Tedy jakou frekvenci akustického tlaku materiál pohltí, respektive difuzně odrazí.

Z typologického hlediska převažují akustická svítidla závěsná, dále se nabízejí stacionární typy, ale i stolní varianty.

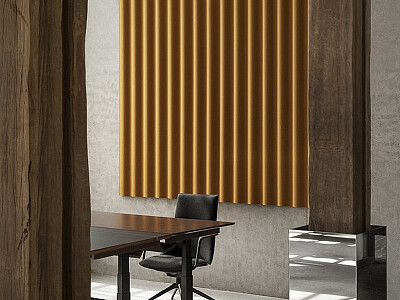

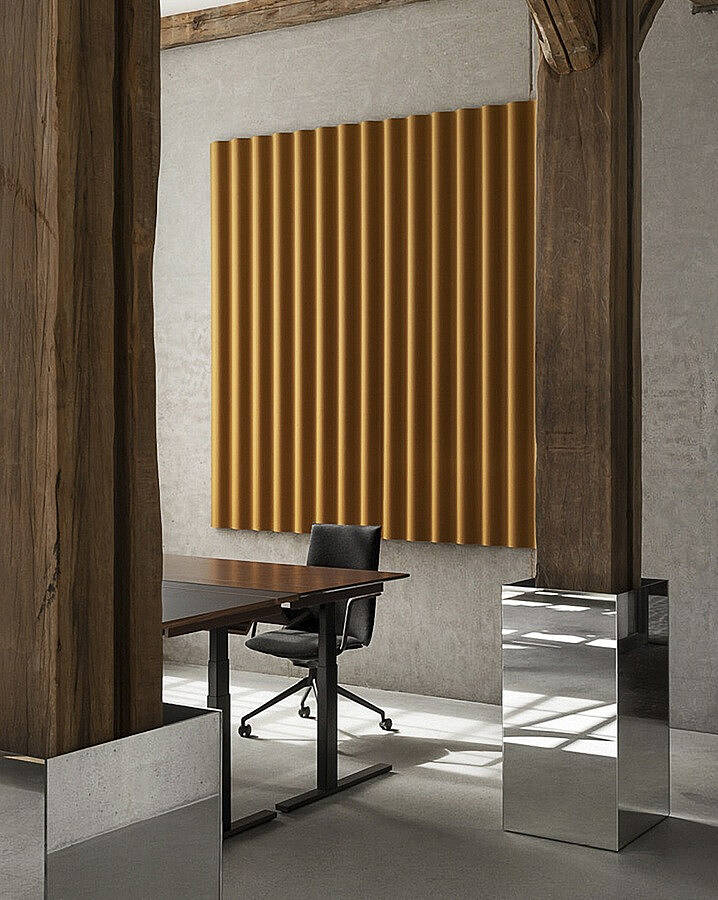

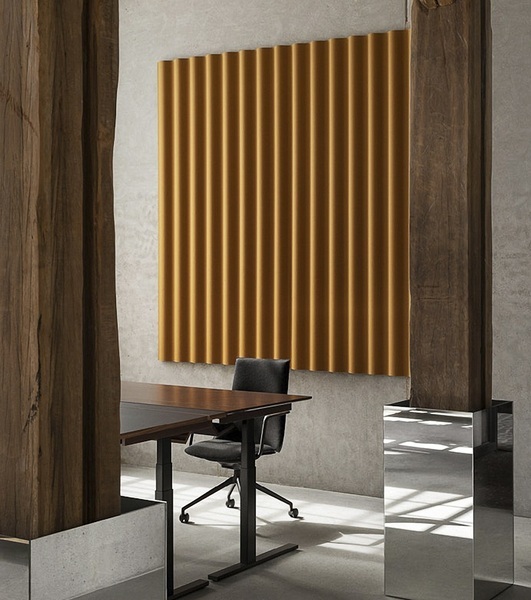

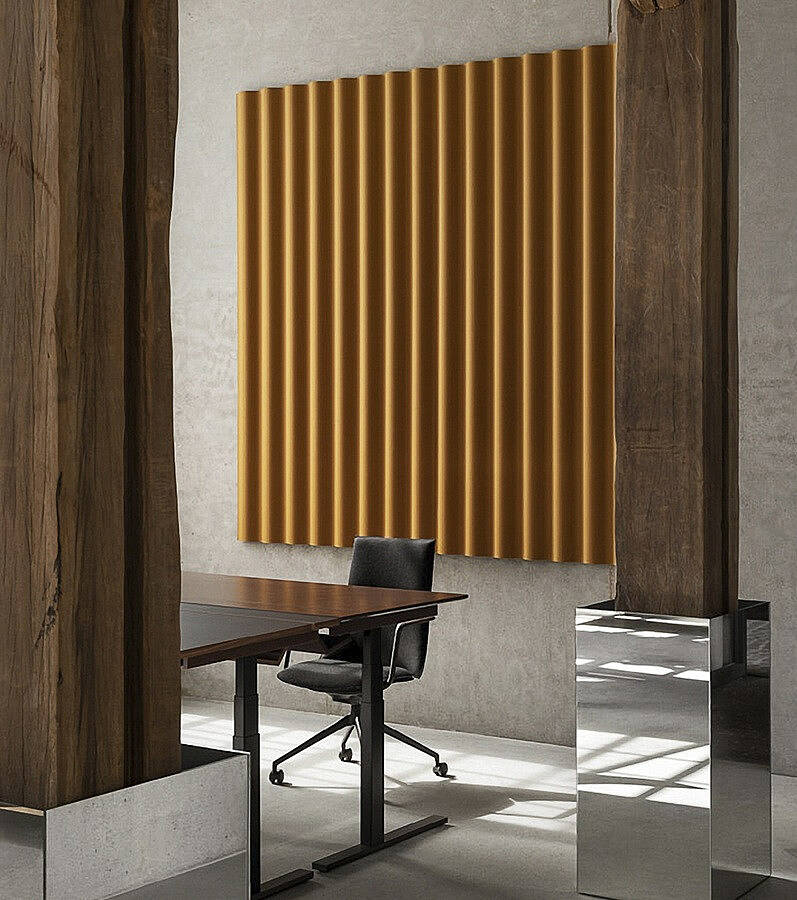

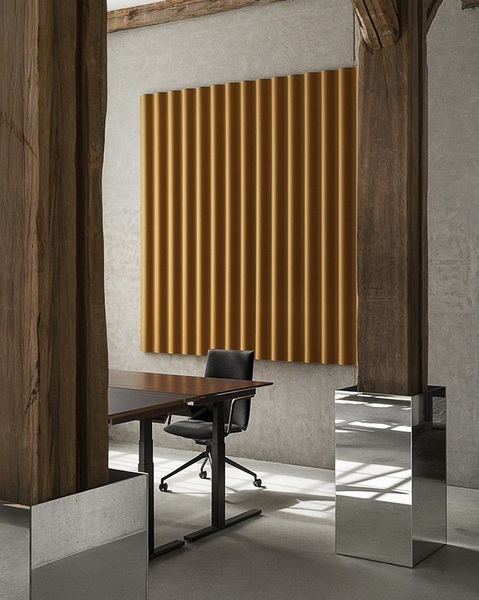

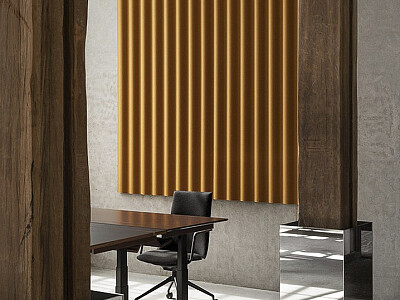

Obr. 15b – Abstracta – Scala Wall Panel	Obr. 15c – Abstracta – Vika Floor Screen w. Light

Instalace akustického svítidla v interiéru

V neposlední řadě může být tento druh svítidel zajímavým interiérovým prvkem. Není výjimkou, že se ujme role dominantního objektu, který výrazně určí charakter celého prostoru. V rámci žádoucího sjednocení lze instalovat designově obdobné prvky – např. závěsný vodorovný panel s osvětlovacím tělesem a akustickou plochou lze zkombinovat s obdobnou akustickou nástěnnou plochou a dále s volně stojícím paravánem s integrovanými vertikálními LED liniemi (obr. 15a, 15b, 15c).

Lze navrhnout i výrazný solitérní objekt, který ovládne celý interiér (obr. 16). Tato stojací lampa lokálně snižuje hladinu vnějšího hluku na minimum. Je tomu tak díky velkému povrchu, který pokrývá a vzhledem ke konkávnímu tvaru současně zachycuje zvukové vlny, jež se šíří vzhůru. Umístěním tohoto akustického světelného prvku nad zdroj zvuku – například do obývací pokoje s pianinem – dojde k absorbci velkého množství zvuku, čímž si zajistíme vyvážený audiozážitek.

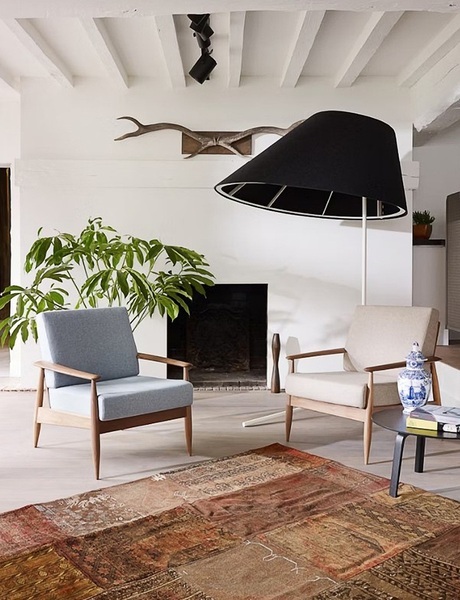

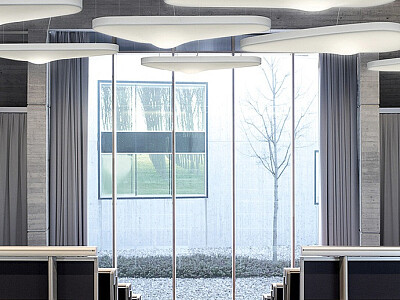

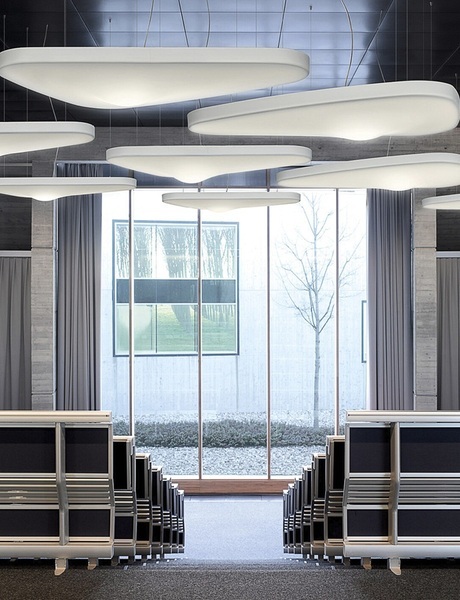

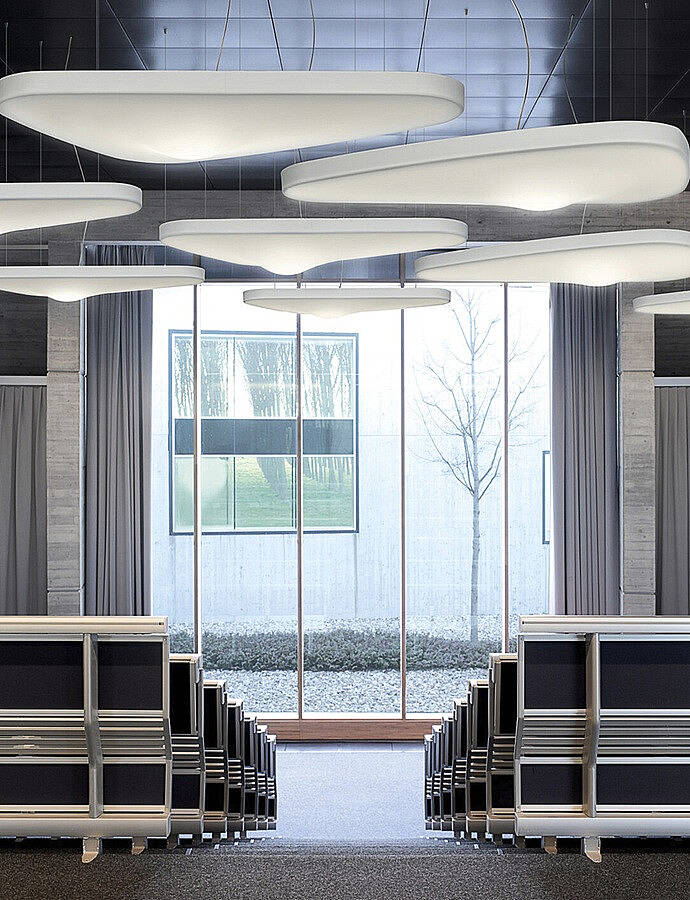

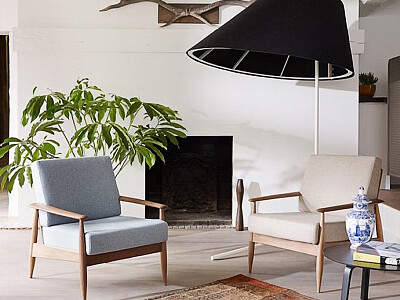

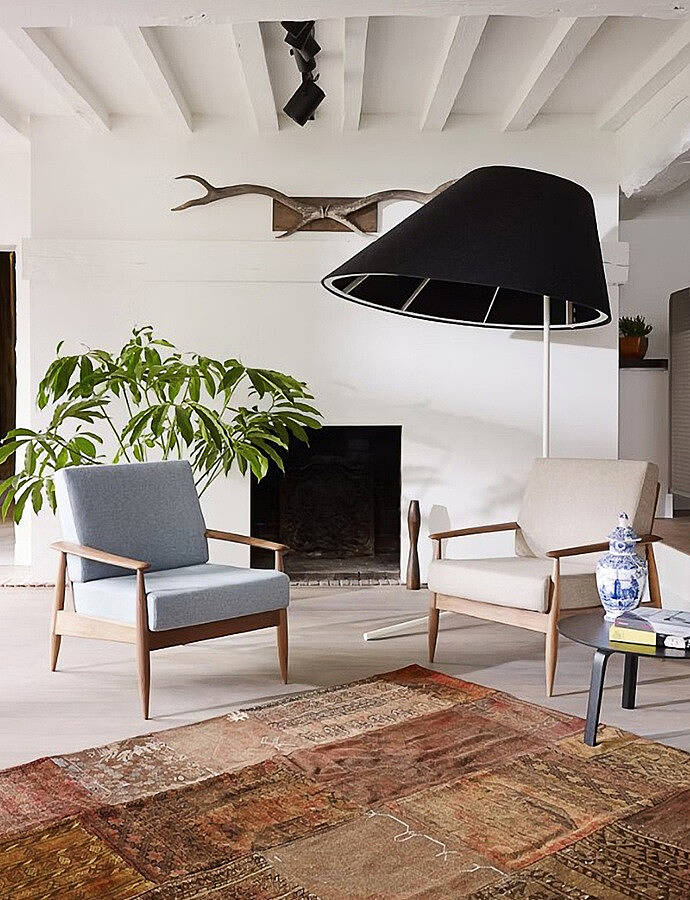

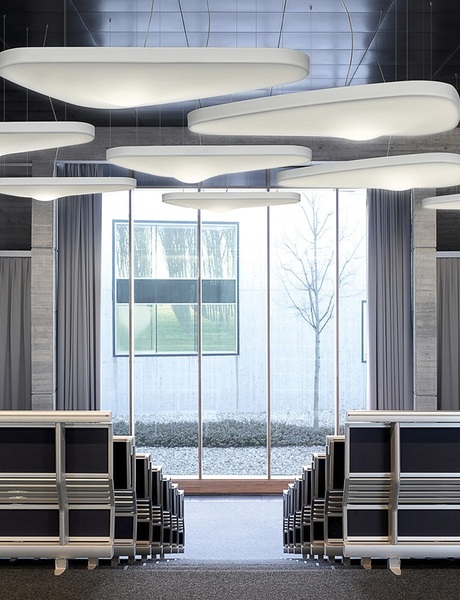

Obr. 16 – Buzzi Space – BuzziShade Standing – podélná osa stínidla 144 cm, design: Stal Collectief	Obr. 17 – Luceplan – Petale-D71, design: Studio Odile Decq

Současně je možné, aby akustická svítidla tvořila komponované sestavy. I tento způsob instalace bývá zárukou vytvoření esteticky dominantního a současně funkčního prvku interiéru. Příkladem může být skupina závěsných sdružených akustických a světelný objektů, která interiér zalévá měkkým rozptýleným světlem přednáškové auly (obr. 17).

Autor: Ing. arch. Luboš Sekal
A.A.L.S. – atelier architektury
www.sekal.cz

použitá vyobrazení:
katalogy výrobců
